天数智芯 剑指英伟达
1月8日消息,近期国产GPU企业动作频频,多家企业开启上市或IPO进程。在获得融资后,各家也相继公布了未来的GPU产品路线图。
此前摩尔线程推出的GPU,就在AI与游戏两大领域实现了突破性升级。
接下来,天数智芯也将加入新品路线图发布的行列。该公司定于1月26日
揭晓未来三代产品规划,内容覆盖创新GPGPU架构设计、
高质量算力基础设施搭建,以及面向互联网领域的云端AI训练推理产品等多个方向。
尽管具体产品规格尚未公布,但业界普遍认为,这份
覆盖2026—2028年的路线图,将使天数智芯的GPU具备与NVIDIA H200、B200正面抗衡的实力。

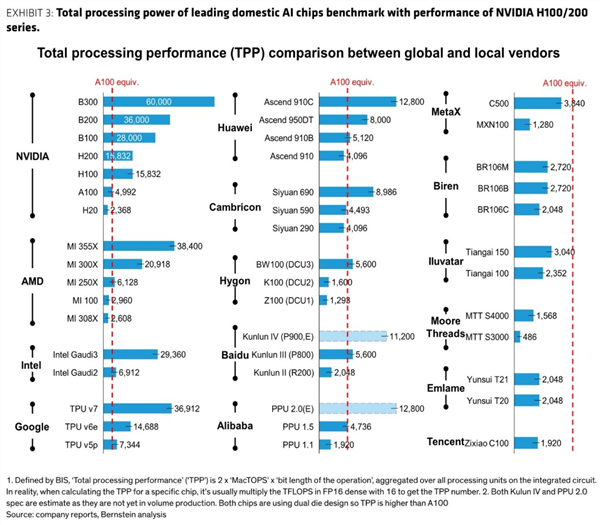

这一目标究竟有着怎样的技术门槛?结合此前
发布的国产AI芯片性能分析来看,天数智芯旗下的通用GPU主要包含天垓与智铠两大系列。
其中前两年推出的天垓100 TPP性能密度为2352,天垓150为3040,与NVIDIA A100仍存在不小差距。
而新一代产品若要对标H200和B200,
性能就必须实现大幅跃升——H200的TPP性能为15832,B200更是高达36000。这意味着,
天数智芯需要将现有GPU的算力性能提升5—12倍。
这一目标看似极具挑战,实则存在实现路径:通过在架构革新、先进工艺迭代、多芯封装技术优化,
以及FP8/FP4算子研发等方面集中发力,
就有望达成性能突破。
不过,国产GPU性能跃升的关键瓶颈,除了企业自身的技术实力,更在于先进工艺的量产落地。此前,天数智芯曾凭借7nm GPU成为
国内该领域的先行者,
而若想冲击3nm工艺(叠加其他技术改进,理论上可实现10倍性能提升),则很可能触及台积电代工的相关限制红线。
由此可见,国产GPU的性能突围战,
考验的不只是厂商的研发能力,更是先进工艺量产难题的破解能力。
